Một bộ phận rất quan trọng không thể thiếu của trạm trộn asphalt chính là dây chuyền chế biến và phối trộn Bitum. Nếu là người có chuyên môn và muốn tìm hiểu vấn đề này, mời quý khách theo dõi ngay sau đây thông tin tổng hợp của đơn vị thi công thảm bê tông nhựa nóng tại Hà Nội T&C ngay nhé.
Tìm hiểu bộ phận dây chuyền chế biến chất độn
Mục lục
Các chất độn hay phụ gia trong trạm trộn bê tông nhựa asphalt gồm có bồn dự trữ, hệ thống phối trộn. Cách thức hoạt động và chức năng của từng bộ phận này tại một trạm trộn tiêu chuẩn như sau:
Bồn dự trữ phụ gia độn cho asphalt
Chất độn (phụ gia cho bê tông nhựa) được chia thành hai loại: chất độn tái sinh và chất độn nhập khẩu. Chất độn tái sinh được thu hồi trong quá trình sấy khô và lọc bụi, sau đó được lưu trữ trong silo riêng dành cho chất độn tái sinh.
Chất độn nhập khẩu được mua và bảo quản trong silo khác dành riêng cho loại này. Bột đá có vai trò lấp đầy các lỗ nhỏ trong nhựa đường thành phẩm. Lượng chất độn được sử dụng trong quá trình trộn sẽ tuân theo các quy định hiện hành và công thức của nhựa đường.

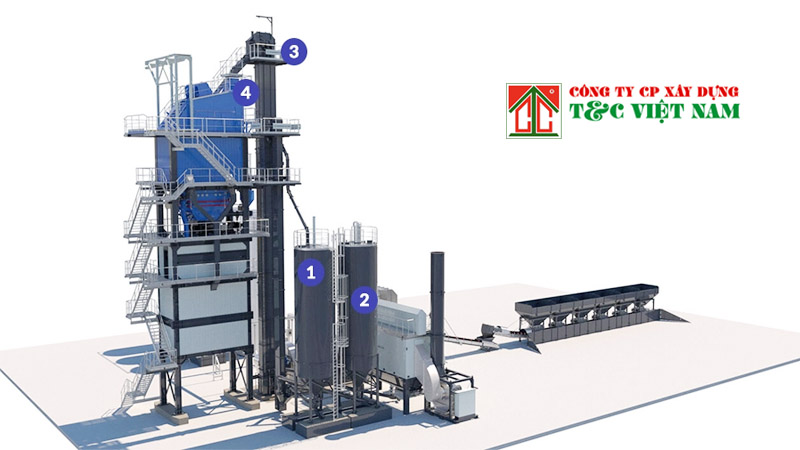

Silo chứa và băng nâng – Hệ thống vận chuyển
| 1. Silo chứa chất độn tái sinh | 2. Silo chứa chất độn nhập khẩu |
| Chất độn tái sinh, thu được trong quá trình lọc bụi, được lưu trữ trong silo chuyên dụng dành cho chất độn tái sinh.
Silo này được chế tạo từ thép tấm đặc, với phần chân và thân được nối chặt chẽ. Để lên mái silo, người sử dụng có thể tiếp cận qua một thang có bảo vệ ở phía sau. |
 |

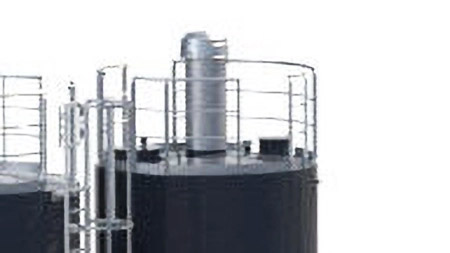

| Chất độn nhập khẩu được lưu trữ trong silo riêng biệt dành cho chất độn đã nhập. Cũng giống như silo chứa chất độn tái sinh, silo này được làm từ thép tấm đặc, với chân được kết nối chắc chắn với thân. Silo chứa chất độn nhập khẩu có thể nhận diện qua bộ lọc tại nắp silo. | |
| 3. Băng nâng chất độn | 4. Silo đệm |
| Để đưa chất độn vào quy trình trộn, cần phải sử dụng băng nâng. Băng nâng này có nhiệm vụ vận chuyển chất độn đến hệ thống cân và trộn.
Vì hai loại chất độn (chất độn tái sinh và chất độn nhập khẩu) cần được vận chuyển và lưu trữ riêng biệt, nên hệ thống cần có băng nâng đôi. |
Từ băng nâng đôi, các loại chất độn được vận chuyển riêng biệt và đưa vào từng silo chứa chất độn đệm. Chất độn sẽ được lưu trữ tạm thời trong silo đệm và sẵn sàng cho các quy trình tiếp theo. Sau đó, chất độn sẽ được định lượng vào hệ thống cân chất độn qua các vít định lượng riêng biệt. Quá trình vận chuyển chất độn đã hoàn tất. |
Tìm hiểu dây chuyền chế biến bitum tại trạm trộn bê tông nhựa
Bitum là một phụ gia đặc biệt rất quan trọng cấu thành nên chất lượng của bê tông nhựa asphalt đạt tiêu chuẩn. Dây chuyền chế biến gồm 2 bộ phận là hệ thống lưu trữ bitum và hệ thống phối trộn

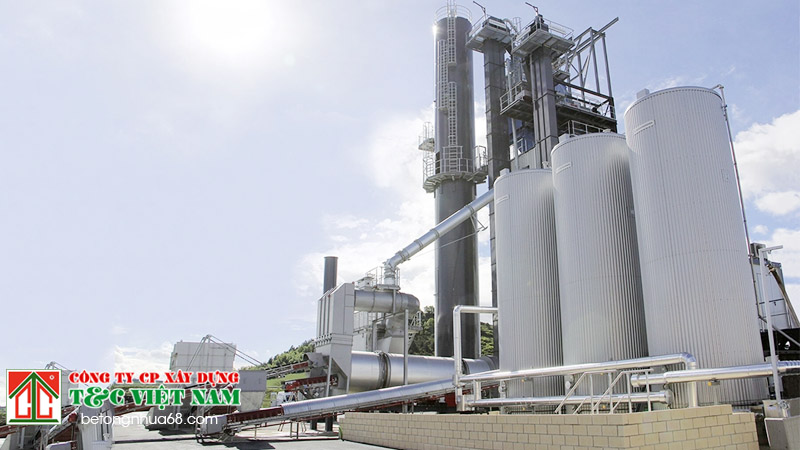

Silo lưu trữ bitum (bồn chứa)
Bitum là một chất lỏng nhớt có thành phần chủ yếu là hydrocarbon, được chiết xuất từ quá trình tinh chế dầu thô. Trong sản xuất nhựa đường, bitum đóng vai trò là chất kết dính, giúp liên kết hai thành phần chính là khoáng chất và chất độn, tạo thành một khối đồng nhất.
Bitum được vận chuyển ở nhiệt độ khoảng 160°C và được lưu trữ trong bể chứa nhựa đường nung nóng để duy trì nhiệt độ ổn định. Tùy theo công thức, các loại bitum khác nhau với tính chất đặc biệt có thể được yêu cầu. Vì vậy, hầu hết các trạm trộn đều trang bị nhiều bể chứa nhựa đường.

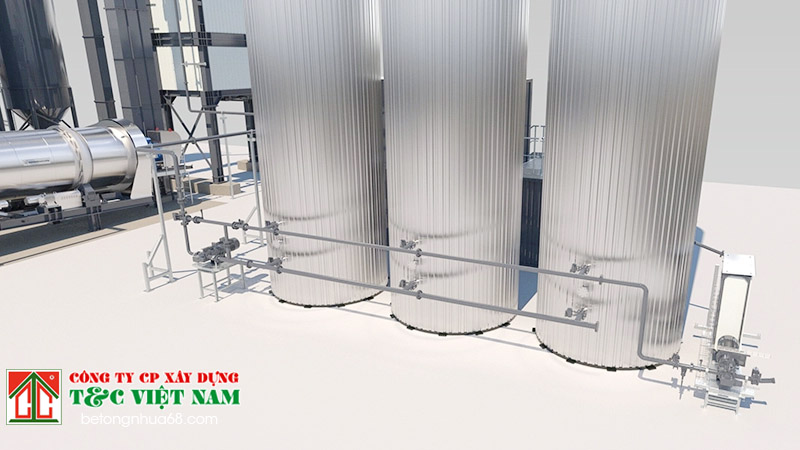

Hệ thống phối trộn bitum
Các bể chứa bitum trong trạm trộn bê tông nhựa nóng tại Hà Nội T&C được trang bị đầy đủ các kết nối cần thiết để điều khiển đường ống định lượng và nạp đầy, cũng như các đường ống dẫn khí. Bên trong bể, khu vực mái được phủ một lớp sơn bitum.
Một đầu dò mức thủy tĩnh có bộ giới hạn mức tối thiểu và tối đa được lắp đặt để giám sát mức độ chất lỏng trong bể. Khi mức chất lỏng đạt đến mức tối thiểu, bộ giới hạn này sẽ ngừng hệ thống sưởi của bể.
Ngược lại, khi đạt mức tối đa, bộ giới hạn sẽ dừng quá trình nạp chất lỏng vào bể. Bên cạnh đó, đèn báo và còi cảnh báo sẽ phát tín hiệu quang học và âm thanh để thông báo.
Bể chứa được trang bị mắt nâng lớn trong cấu trúc thép chắc chắn, giúp việc lắp đặt trở nên dễ dàng. Bể còn được bảo vệ khỏi sự bức xạ nhiệt bằng lớp cách nhiệt hiệu quả cao làm từ bông khoáng. Tiêu chuẩn cách nhiệt là dày 200 mm, tuy nhiên, cũng có lựa chọn lớp cách nhiệt dày 300 mm. Tấm vỏ bể được làm bằng kim loại định hình.
