Các thiết bị thi công bê tông nhựa nóng phổ biến trong xây dựng đường

Các thiết bị thi công bê tông nhựa nóng được lựa chọn phù hợp sẽ giúp kiểm soát năng suất, độ dày, độ bằng phẳng và độ chặt của lớp kết cấu mặt đường. Một dây chuyền cơ bản đáp ứng biện pháp thi công đường nhựa thường bao gồm trạm trộn, phương tiện vận chuyển, máy rải và hệ thống máy lu.

Trong xây dựng hạ tầng giao thông, chất lượng mặt đường bê tông nhựa nóng phụ thuộc vào nhiều yếu tố như vật liệu, cấp phối hỗn hợp, nhiệt độ thi công, kỹ thuật rải và quá trình lu lèn. Để kiểm soát tốt từng công đoạn, nhà thầu cần bố trí một dây chuyền máy móc đồng bộ thay vì chỉ phụ thuộc vào một thiết bị riêng lẻ. Sau đây, mời các bạn cùng đơn vị chuyên nghiệp thi công thảm bê tông nhựa nóng tại miền Bắc T&C Việt Nam sẽ cùng bạn tìm hiểu kỹ hơn.

Các thiết bị thi công bê tông nhựa nóng gồm những gì?

Tùy quy mô dự án, điều kiện mặt bằng và yêu cầu kỹ thuật, danh mục máy móc có thể được điều chỉnh. Tuy nhiên, các thiết bị thi công bê tông nhựa nóng thường tập trung vào những nhóm chính sau:

Tổng quan các thiết bị thi công bê tông nhựa nóng

• Trạm trộn bê tông nhựa nóng.
• Xe vận chuyển hỗn hợp bê tông nhựa.
• Máy rải bê tông nhựa.
• Máy lu bánh thép.
• Máy lu rung 1 bánh thép, 2 bánh thép.
• Máy lu bánh lốp.
• Thiết bị tưới nhựa dính bám.
• Xe tưới nước phục vụ vệ sinh và lu lèn.
• Các thiết bị kiểm tra nhiệt độ, cao độ và chất lượng lớp rải.

Sự phối hợp nhịp nhàng giữa các thiết bị có ý nghĩa quan trọng vì hỗn hợp bê tông nhựa sau khi rời trạm trộn cần được vận chuyển và rải trong khoảng nhiệt độ phù hợp.

Trạm trộn bê tông nhựa nóng

Trong dây chuyền sản xuất, trạm trộn là nơi tạo ra hỗn hợp bê tông nhựa theo cấp phối thiết kế. Đây là một trong những các thiết bị thi công bê tông nhựa nóng có vai trò quyết định đến tính đồng nhất của vật liệu trước khi đưa ra công trường.

Cấu tạo và nguyên lý hoạt động

Trạm trộn thường bao gồm hệ thống phễu cấp liệu nguội, sấy và gia nhiệt cốt liệu, sàng rung, thùng chứa, hệ thống cân định lượng, bồn chứa nhựa đường và bộ phận trộn.

Đá dăm, cát và bột khoáng được phân loại, định lượng theo tỷ lệ yêu cầu. Sau đó, cốt liệu được sấy nóng trước khi phối trộn với nhựa đường ở nhiệt độ thích hợp.

Vai trò của trạm trộn

Trạm trộn hiện đại giúp:

• Kiểm soát tỷ lệ các thành phần trong hỗn hợp.
• Duy trì độ đồng nhất giữa các mẻ trộn.
• Tăng năng suất sản xuất.
• Hạn chế sai lệch cấp phối.
• Hỗ trợ kiểm soát nhiệt độ hỗn hợp.
• Đáp ứng khối lượng vật liệu lớn cho các dự án giao thông.

Năng lực trạm trộn cần được tính toán đồng bộ với công suất máy rải và khả năng vận chuyển để tránh tình trạng thiếu hoặc dư hỗn hợp tại công trường.

Mời bạn tham khảo thêm: Các loại thiết bị xe lu bánh lốp, xe lu bánh thép và xe lu chân cừu

Xe vận chuyển bê tông nhựa nóng

Sau khi rời trạm trộn, bê tông nhựa nóng được vận chuyển đến vị trí thi công bằng xe ben chuyên dụng. Dù không trực tiếp tạo hình mặt đường, phương tiện vận chuyển vẫn là mắt xích quan trọng trong các thiết bị thi công bê tông nhựa nóng.

Thùng xe thường cần được vệ sinh sạch, hạn chế bám dính vật liệu và có giải pháp che phủ nhằm giảm thất thoát nhiệt trong quá trình di chuyển.

Thời gian vận chuyển càng kéo dài thì nguy cơ hỗn hợp bị giảm nhiệt càng cao. Vì vậy, khoảng cách từ trạm trộn đến công trường, điều kiện giao thông và số lượng xe vận chuyển cần được tính toán trước khi triển khai.

Máy rải bê tông nhựa nóng

Máy rải đảm nhiệm công đoạn phân phối hỗn hợp lên bề mặt đường theo chiều rộng, cao độ và chiều dày thiết kế. Trong các thiết bị thi công bê tông nhựa nóng, đây là thiết bị trực tiếp quyết định hình dạng ban đầu của lớp bê tông nhựa sau khi rải.

Chức năng chính của máy rải

Máy rải thường có phễu chứa hỗn hợp, hệ thống cấp liệu, vít xoắn phân phối vật liệu và bàn đầm. Tùy từng dòng máy và tiêu chuẩn của mặt đường bê tông nhựa, thiết bị có thể điều chỉnh chiều rộng rải và tích hợp các hệ thống kiểm soát cao độ.

Máy rải giúp:

• Phân bố hỗn hợp tương đối đồng đều.
• Kiểm soát chiều rộng lớp rải.
• Điều chỉnh chiều dày theo thiết kế.
• Cải thiện độ bằng phẳng ban đầu.
• Tăng năng suất so với phương pháp rải thủ công.

Trong quá trình vận hành, tốc độ máy rải cần được phối hợp với tốc độ cung cấp hỗn hợp để hạn chế tình trạng dừng máy liên tục, từ đó giảm nguy cơ tạo ra các vùng không đồng đều trên mặt đường.

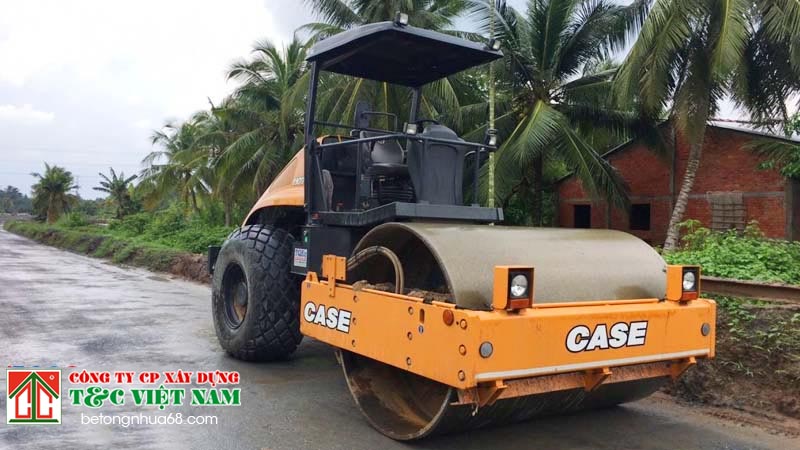

Máy lu lèn bê tông nhựa

Sau khi hỗn hợp được rải, công đoạn lu lèn được thực hiện để giảm độ rỗng, tăng độ chặt và hình thành kết cấu ổn định. Vì vậy, hệ thống lu là nhóm không thể thiếu trong các thiết bị thi công bê tông nhựa nóng.

Hiệu quả lu phụ thuộc vào loại máy, tải trọng, chế độ rung, tốc độ di chuyển, số lượt lu và đặc biệt là nhiệt độ của hỗn hợp tại từng thời điểm.

Lu bánh thép

Máy Lu bánh thép sử dụng các bánh lu bằng thép có tải trọng lớn để tác động lên lớp bê tông nhựa. Thiết bị thường được sử dụng trong nhiều giai đoạn của quá trình lu nhằm tạo độ phẳng và tăng độ chặt bề mặt.

Ưu điểm của lu bánh thép là khả năng tạo bề mặt tương đối đồng đều. Tuy nhiên, người vận hành cần kiểm soát tốc độ và số lượt lu để hạn chế hiện tượng đẩy, dồn hoặc làm biến dạng hỗn hợp khi nhiệt độ còn cao.

Lu bánh lốp

Máy Lu bánh lốp sử dụng hệ thống bánh cao su tạo áp lực phân bố tương đối rộng trên bề mặt. Loại máy này thường được sử dụng để tăng hiệu quả đầm nén và cải thiện khả năng liên kết giữa các hạt cốt liệu.

Áp suất lốp có thể được điều chỉnh tùy theo yêu cầu thi công. Đây là một trong những các thiết bị thi công bê tông nhựa nóng hữu ích trong giai đoạn lu lèn hoàn thiện kết cấu.

Lu rung

Máy Lu rung kết hợp tải trọng tĩnh với lực rung động để tăng hiệu quả đầm nén. Khi hoạt động đúng chế độ, thiết bị có thể giúp hỗn hợp đạt độ chặt yêu cầu trong thời gian ngắn hơn.

Tuy nhiên, chế độ rung cần được lựa chọn phù hợp với chiều dày lớp rải, loại hỗn hợp và điều kiện nền. Việc sử dụng rung không đúng thời điểm có thể ảnh hưởng đến chất lượng bề mặt.

Tìm hiểu thêm: Hệ số lu lèn là gì?

Thiết bị tưới nhựa dính bám

Trước khi rải lớp bê tông nhựa mới, bề mặt lớp dưới thường cần được làm sạch và xử lý theo yêu cầu thiết kế. Nhựa dính bám được sử dụng nhằm tạo liên kết giữa hai lớp kết cấu.

Thiết bị tưới chuyên dụng giúp phân phối vật liệu tương đối đồng đều trên diện tích cần thi công. Đây là bộ phận hỗ trợ quan trọng trong các thiết bị thi công bê tông nhựa nóng, đặc biệt đối với những dự án yêu cầu kiểm soát chặt chẽ chất lượng liên kết giữa các lớp.

Lượng vật liệu tưới cần được xác định theo điều kiện bề mặt, loại vật liệu và yêu cầu kỹ thuật của công trình, tránh tưới thiếu hoặc quá mức.

Thiết bị kiểm tra và kiểm soát chất lượng

Bên cạnh nhóm máy trực tiếp thi công, công trường còn cần các dụng cụ và thiết bị kiểm tra để theo dõi chất lượng trong từng giai đoạn.

Một số thông số thường được kiểm soát gồm:

• Nhiệt độ hỗn hợp bê tông nhựa.
• Chiều dày lớp rải.
• Cao độ mặt đường.
• Độ bằng phẳng.
• Độ chặt.
• Độ rỗng và các chỉ tiêu kỹ thuật theo yêu cầu thiết kế của cấp phối bê tông nhựa.
• Tình trạng bề mặt sau lu lèn.

Việc kiểm tra liên tục giúp phát hiện sớm sai lệch và điều chỉnh dây chuyền trước khi ảnh hưởng đến phạm vi thi công lớn.

Phối hợp thiết bị trong dây chuyền thảm bê tông nhựa

Hiệu quả của các thiết bị thi công bê tông nhựa nóng không chỉ nằm ở thông số riêng của từng loại máy mà còn phụ thuộc vào khả năng phối hợp giữa chúng.

Một dây chuyền thông thường có thể vận hành theo trình tự:

Trạm trộn → Xe vận chuyển → Máy rải → Lu sơ bộ → Lu trung gian → Lu hoàn thiện → Kiểm tra chất lượng.

Nếu trạm trộn có công suất lớn nhưng số lượng xe vận chuyển không đủ, máy rải có thể phải chờ vật liệu. Ngược lại, nếu xe vận chuyển quá nhiều nhưng năng lực máy rải thấp, việc chờ đợi có thể làm ảnh hưởng đến hiệu quả khai thác phương tiện.

Do đó, nhà thầu cần tính toán năng lực từng khâu dựa trên sản lượng cần đạt, cự ly vận chuyển và điều kiện thực tế của dự án.

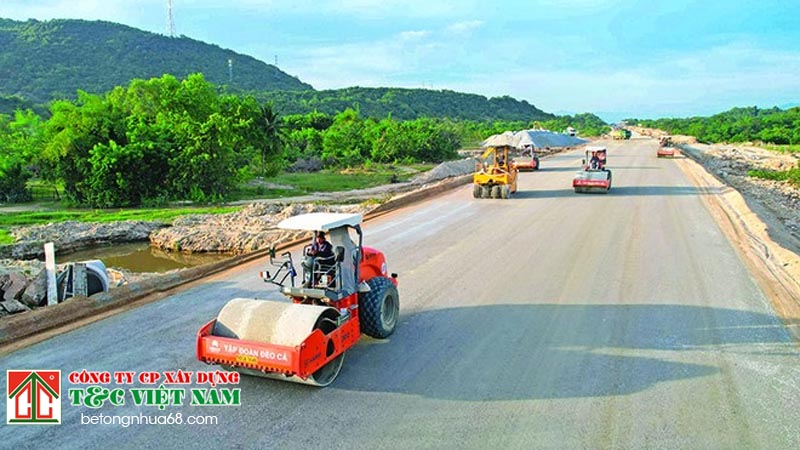

Yêu cầu khi lựa chọn thiết bị thi công

Khi lựa chọn các thiết bị thi công bê tông nhựa nóng, không nên chỉ dựa vào công suất hoặc giá thuê máy. Cần xem xét đồng thời quy mô dự án, chiều rộng mặt đường, chiều dày lớp rải, loại hỗn hợp và tiến độ yêu cầu.

Một số tiêu chí cần quan tâm

• Công suất: Thiết bị phải đáp ứng được sản lượng theo kế hoạch và không tạo nút thắt trong dây chuyền.
• Tình trạng máy: Máy móc cần được kiểm tra trước khi đưa vào công trường, đặc biệt là hệ thống rung, thủy lực, bàn đầm, bánh lu và các bộ phận truyền động.
• Khả năng phối hợp: Tốc độ của máy rải và máy lu cần tương thích với năng lực cấp vật liệu.
• Điều kiện công trường: Địa hình, chiều rộng thi công, bán kính quay đầu và khả năng tiếp cận cũng ảnh hưởng đến lựa chọn máy.
• Yêu cầu kỹ thuật: Thiết bị phải đáp ứng phương án thi công và các chỉ tiêu được quy định trong hồ sơ thiết kế, tiêu chuẩn áp dụng.

Khám phá thêm:  Chi phí làm 1m2 đường nhựa

Lời kết

Một công trình bê tông nhựa nóng đạt chất lượng không chỉ cần vật liệu tốt mà còn đòi hỏi dây chuyền máy móc được tổ chức hợp lý. Từ khâu trộn, vận chuyển, rải cho đến lu lèn và kiểm tra, mỗi công đoạn đều có ảnh hưởng trực tiếp đến chất lượng mặt đường.

Việc lựa chọn đúng các thiết bị thi công bê tông nhựa nóng, đồng thời phối hợp chúng theo một quy trình thống nhất, sẽ giúp kiểm soát độ dày, độ bằng phẳng, độ chặt và năng suất thi công. Đây cũng là cơ sở quan trọng để nâng cao tuổi thọ khai thác và hạn chế các hư hỏng sớm trên mặt đường.
