Trong kỹ thuật hạ tầng giao thông, việc thi công bê tông nhựa nóng cho mặt đường không chỉ đơn thuần là rải vật liệu mà là một quá trình biến đổi lý – hóa phức tạp dưới tác động của thiết bị cơ giới. Hiểu rõ cấu tạo kết cấu bê tông nhựa (BTN) và nguyên lý tác động của xe lu là chìa khóa để đảm bảo cường độ, độ bền và tính bền vững của công trình.
Bài viết này, T&C Việt Nam sẽ đi sâu vào phân tích sự tương tác giữa các lớp vật liệu dưới tác động của công tác đầm nén chuẩn kỹ thuật mới nhất hiện nay.
Cấu tạo phân lớp của kết cấu áo đường mềm
Mục lục
Một hệ thống áo đường điển hình được thiết kế theo nguyên tắc: Độ cứng và cường độ giảm dần từ trên xuống dưới để tối ưu hóa khả năng phân phối áp lực từ bánh xe.
- Lớp mặt (Asphalt Surface): Hỗn hợp nhựa đường, cốt liệu (đá, cát) và bột khoáng. Đây là lớp trực tiếp chịu tác động của tải trọng ngang, lực phanh và các yếu tố thời tiết.
- Lớp móng trên (Base Course): Thường sử dụng đá dăm tiêu chuẩn hoặc BTN hạt thô. Vai trò chính là chịu lực nén và giảm ứng suất trước khi truyền xuống lớp dưới.
- Lớp móng dưới (Sub-base): Vật liệu cấp phối đá dăm (CPĐD) hoặc cấp phối thiên nhiên. Lớp này giúp cải thiện khả năng thoát nước và tạo nền tảng vững chắc cho lớp móng trên.
- Nền đường (Sub-grade): Lớp đất tự nhiên hoặc đất đắp được đầm nén chặt chẽ (K >= 0.95 Hoặc 0.98). Đây là bệ đỡ cuối cùng của toàn bộ hệ thống.

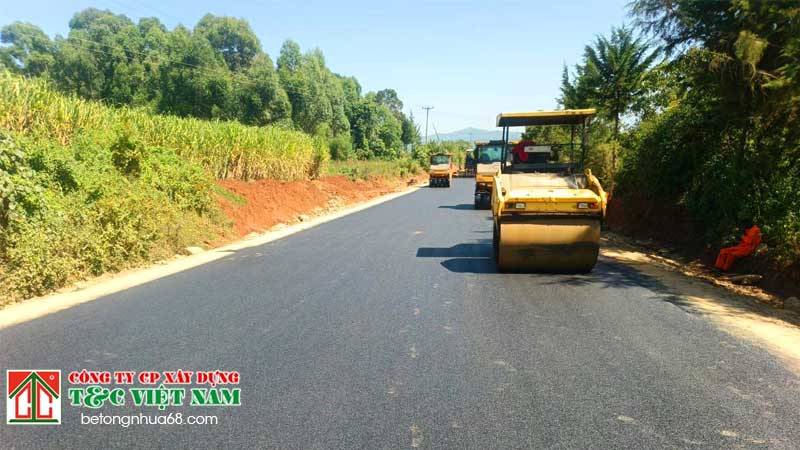

Nguyên lý tác động của xe lu lên các lớp vật liệu
Xe lu không chỉ tạo ra áp lực đơn thuần. Tùy thuộc vào loại thiết bị, nó tạo ra ứng suất tĩnh (static stress) và ứng suất động (dynamic stress) tác động lên cấu trúc vật liệu theo các cơ chế khác nhau.
Lớp Bê tông nhựa (Tính chất Đàn hồi – Nhớt)
Bê tông nhựa Asphalt là loại vật liệu có tính Visco-elastic. Ở nhiệt độ thi công (thường từ 120 độ đến 150 độ C), nhựa đường ở trạng thái lỏng nhớt, bao phủ các hạt cốt liệu.
- Nguyên lý: Xe lu tác động lực làm nhựa đường len lỏi vào các khe rỗng, đồng thời ép các hạt cốt liệu sắp xếp lại theo cấu trúc khít nhất.
- Kết quả: Quá trình đầm nén làm giảm độ rỗng dư (thường về mức 3% – 5%), tăng cường độ dính bám và tạo ra bề mặt kín khít, ngăn chặn sự xâm nhập của nước.
Lớp móng (Cơ học khối hạt và Ma sát)
Lớp móng làm việc theo nguyên lý ma sát và khóa chèn.
- Cơ chế: Dưới áp lực của xe lu, các hạt đá dăm di chuyển và tự chèn vào nhau.
- Tác động của lu rung: Các dao động tần số cao làm giảm ma sát tạm thời giữa các hạt, giúp chúng dễ dàng rơi vào các vị trí trống. Khi lu đi qua, các hạt “khóa” lại với nhau tạo nên mô đun đàn hồi ($E$) cao và khả năng chống biến dạng cực tốt.
Nền đường (Cơ học đất)
Nền đường chủ yếu chịu biến dạng đàn hồi – dẻo.
- Nguyên lý: Lực nén của xe lu trong quy trình thi công thảm bê tông nhựa nóng ép không khí và nước ra khỏi các lỗ rỗng trong đất, làm giảm thể tích và tăng khối lượng thể tích khô (gamma).
- Độ ẩm tối ưu: Đất cần có độ ẩm gần mức tối ưu (Wopt) để các hạt đất có màng nước bao quanh, đóng vai trò như chất bôi trơn giúp việc sắp xếp lại các hạt dễ dàng nhất dưới lực nén.
Sự phối hợp năng lượng giữa các lớp kết cấu
Quá trình đầm nén là sự truyền năng lượng từ bề mặt xuống các tầng sâu.
- Phân phối áp lực: Lớp mặt BTN sau khi được lu chặt sẽ tạo thành một tấm đệm cứng, giúp truyền tải đều áp lực xuống lớp móng, tránh tình trạng ứng suất tập trung gây lún sụt cục bộ.
- Tính đồng nhất: Sự phối hợp nhịp nhàng giữa độ chặt của nền đường và độ cứng của lớp mặt đảm bảo hệ thống không bị “phân tầng”, giúp toàn bộ kết cấu làm việc như một khối thống nhất dưới tải trọng xe chạy.

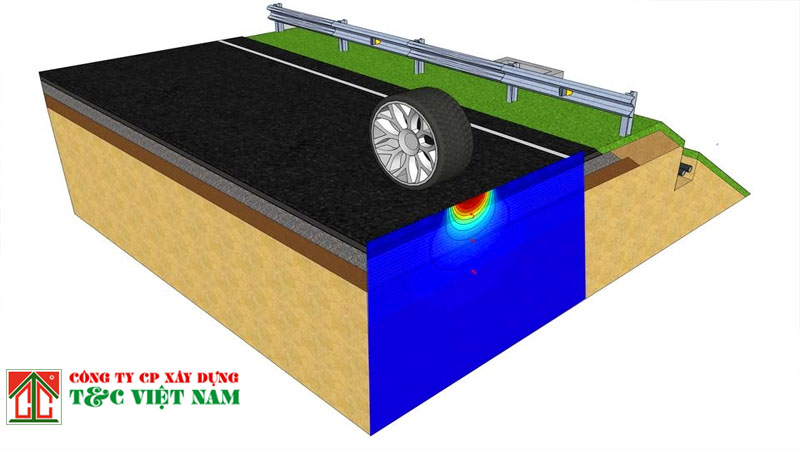

Các yếu tố kỹ thuật then chốt ảnh hưởng đến độ chặt
Để đạt được mục tiêu kỹ thuật, người thợ và kỹ sư cần kiểm soát nghiêm ngặt các biến số sau:
- Lựa chọn thiết bị:
- Lu bánh thép: Tạo mặt phẳng, nén tĩnh giai đoạn đầu và cuối.
- Lu rung: Hiệu quả nhất cho lớp móng và BTN hạt thô nhờ khả năng đầm sâu.
- Lu bánh lốp: Có tác dụng “nhào trộn” và đóng kín các vết nứt bề mặt bằng áp lực hơi ép, cực kỳ quan trọng cho lớp mặt nhựa.
- Nhiệt độ (đối với BTN): Nếu nhiệt độ quá cao, nhựa quá loãng gây hiện tượng “đẩy phồng” trước bánh lu. Nếu quá thấp, nhựa bị cứng lại, không thể đầm nén thêm, dẫn đến độ rỗng cao.
- Sơ đồ lu và Số lượt lu: Phải được xác định qua đoạn đường thử nghiệm để đảm bảo độ chặt đồng đều trên toàn bộ bề mặt, tránh bỏ sót các vị trí tiếp giáp dọc và ngang.
Có thể bạn cũng quan tâm: Emulsified asphalt là gì?
Kết luận kỹ thuật
Năng lực chịu tải của đường bê tông nhựa không chỉ nằm ở chiều dày các lớp, mà nằm ở chất lượng đầm nén. Việc thấu hiểu sự khác biệt giữa tính đàn hồi nhớt của nhựa đường và ma sát khối hạt của lớp móng giúp đơn vị thi công đưa ra sơ đồ lu hợp lý, kéo dài tuổi thọ công trình lên hàng chục năm.
